Cylindriques – Mecalam

GearDim, Cylam, VSA

GearDim et Cylam sont des codes de calcul semi-analytiques destinés à prévoir le comportement quasi-statique des engrenages cylindriques à dentures extérieures ou intérieures en matériau métalliques ou plastiques (pour GearDim). GearDim est développé par Mecalam. Cylam est co-développé avec Safran et le LaMCoS de l’INSA Lyon.

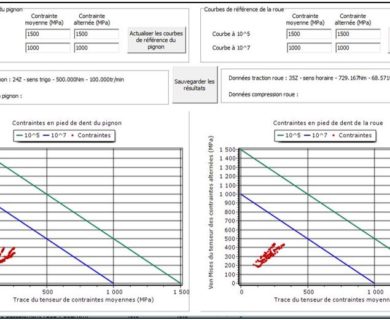

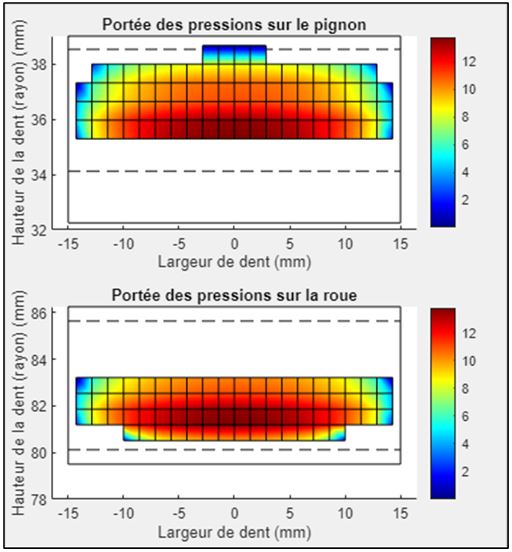

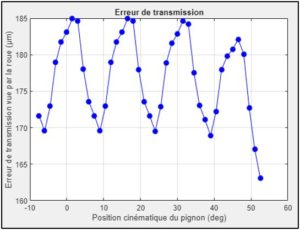

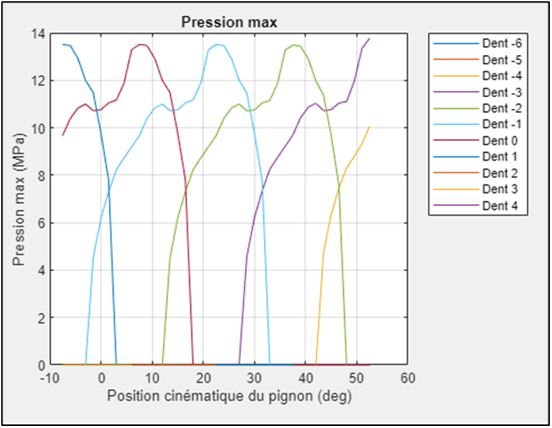

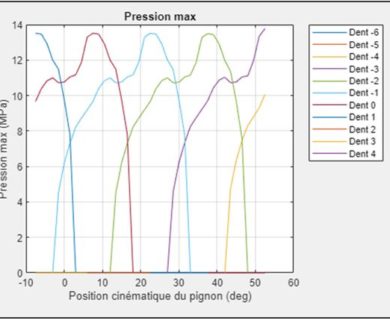

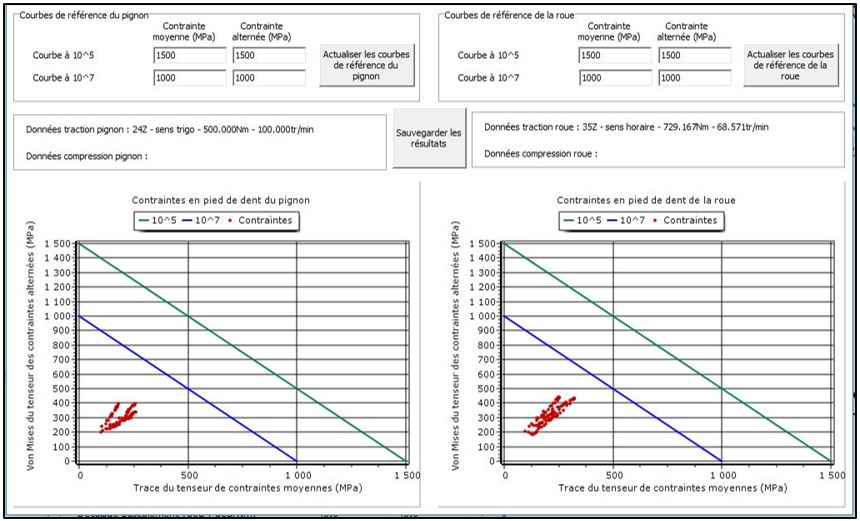

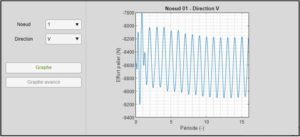

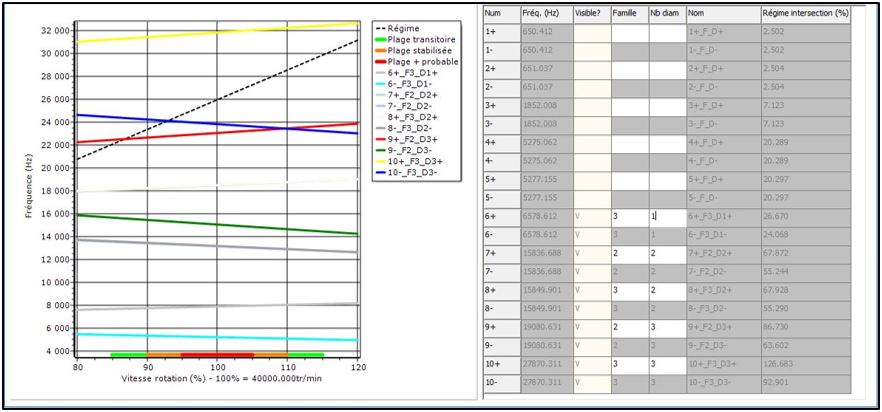

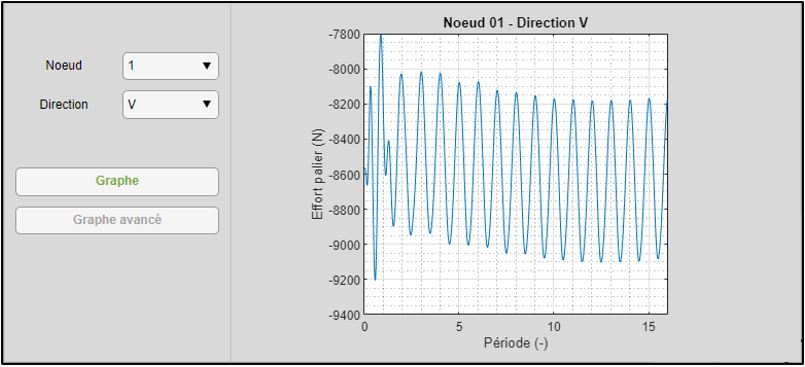

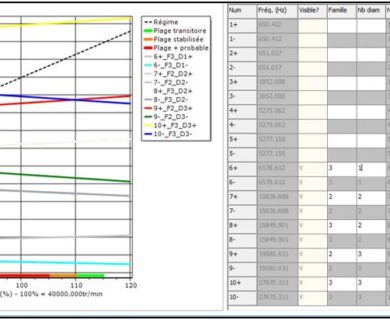

VSA est un code de calcul destinés à prévoir le comportement dynamique des engrenages cylindriques à dentures extérieures ou intérieures. VSA est co-développé avec le LaMCoS de l’INSA Lyon.

Capacités

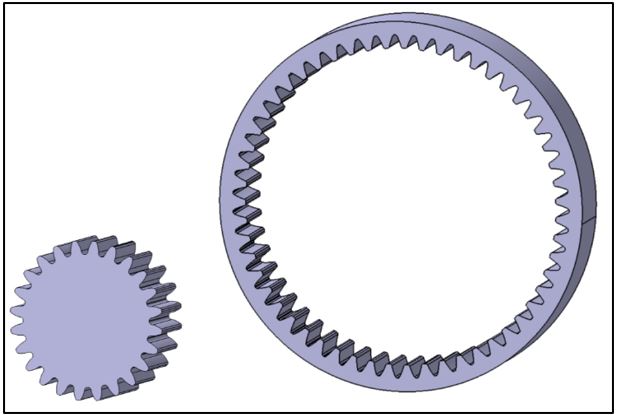

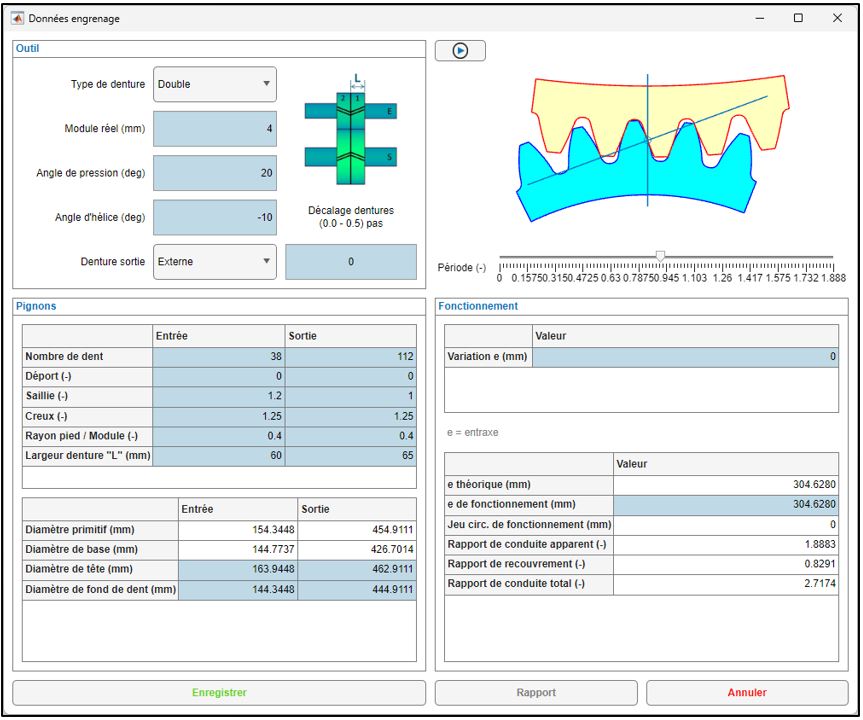

Dentures extérieures ou intérieures
Dentures droites ou hélicoïdales

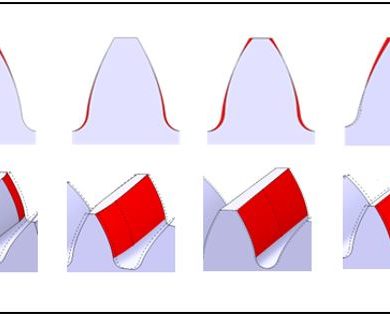

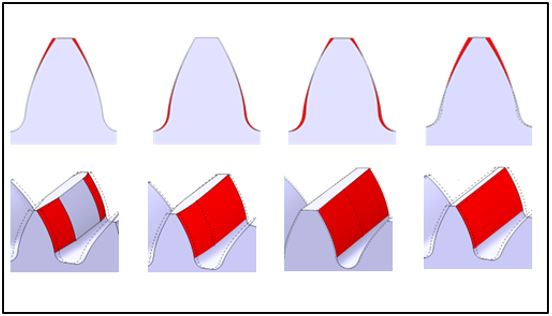

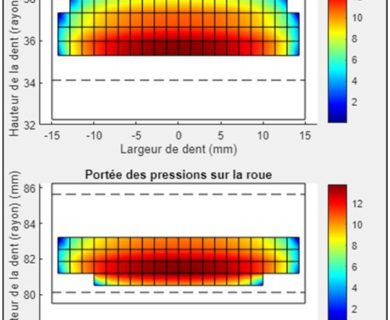

Micro-géométrie (bombé, tombés en tête, etc.)

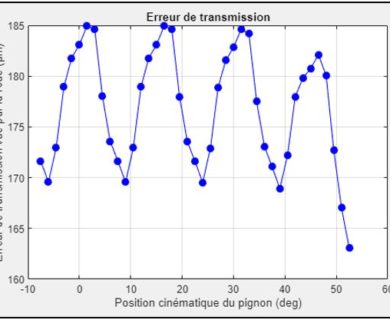

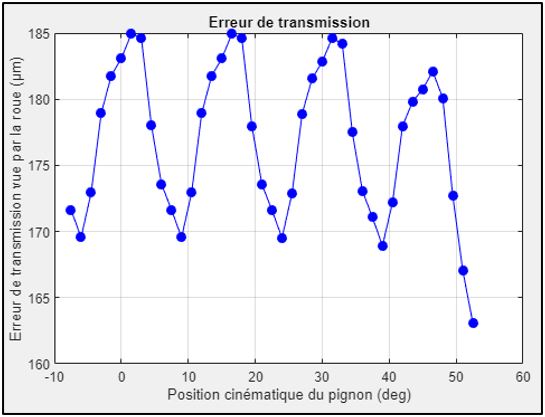

Erreurs de fabrication

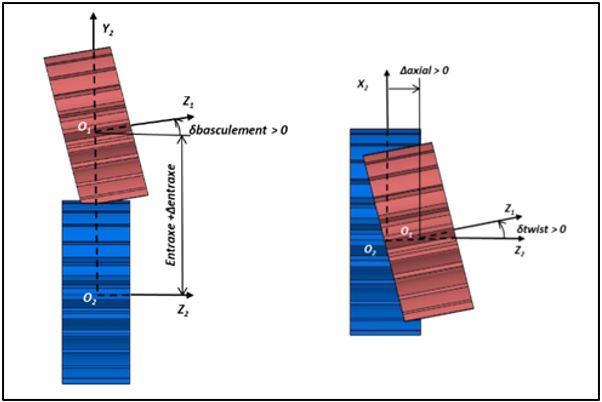

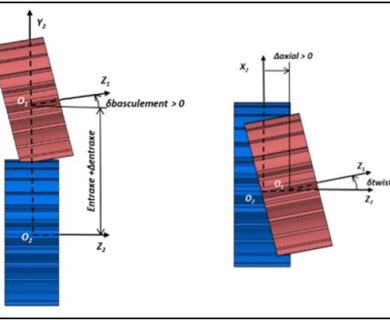

Erreurs de montage

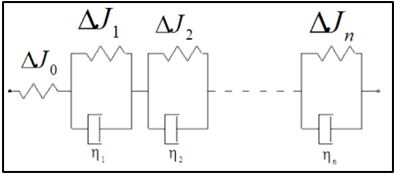

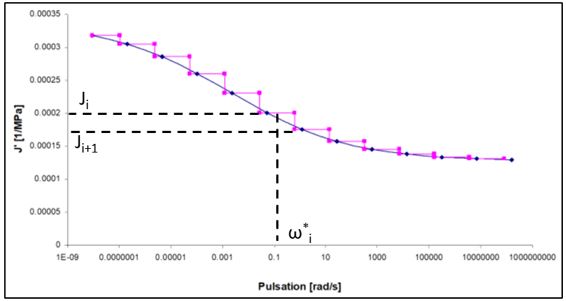

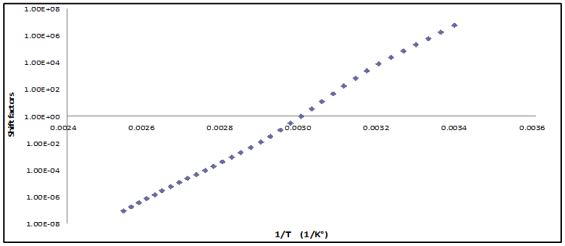

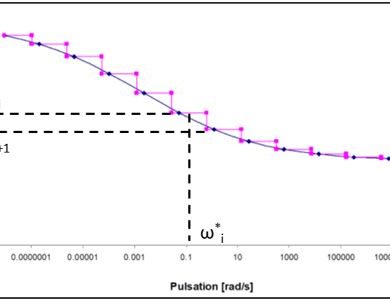

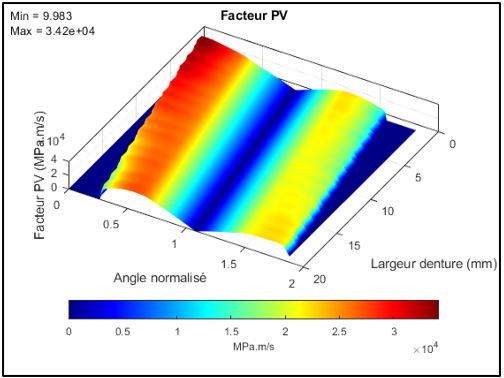

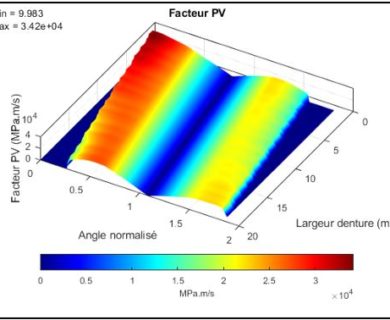

Matériaux métalliques ou plastique (pour GearDim, prise en compte de la viscoélasticité)

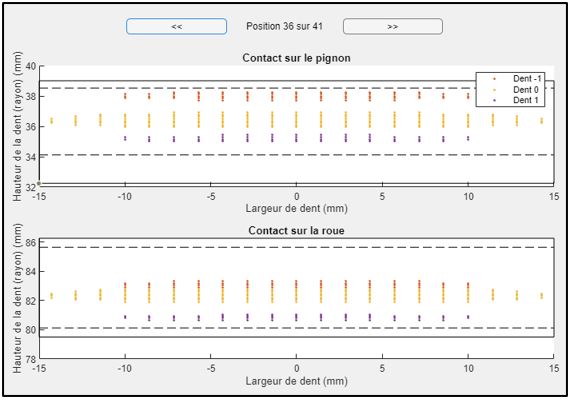

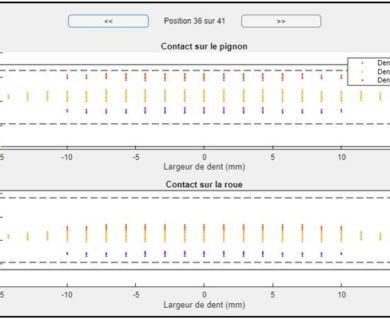

Couplage entres dents
Plans de contacts parallèles sur toutes les dents

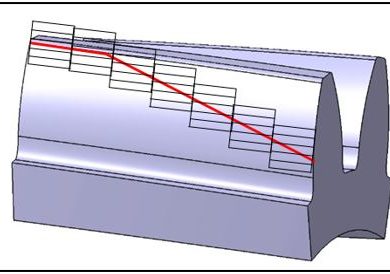

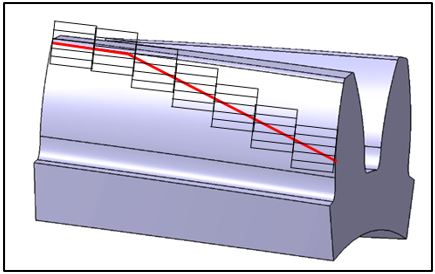

Maillage glissé autour des lignes de contact (hors plan d’action)

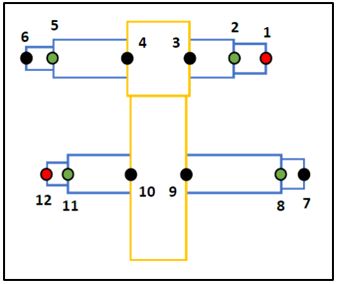

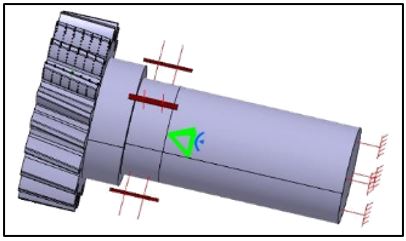

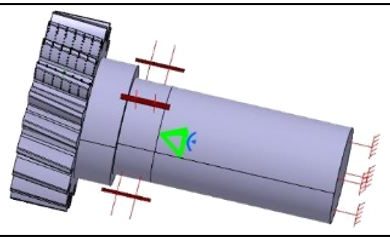

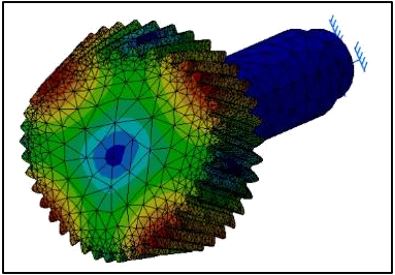

Prise en compte de la flexibilité de la structure (arbres, voiles, jantes fines) par des calculs EF préliminaires
Flexion denture : méthode des coefficients d’influences mixte EF/analytique (effets normaux aux contacts uniquement)
Déformations contact : formulations analytiques de Boussinesq et Cerruti simplifiées (effets normaux aux contacts uniquement)
Méthode des miroirs pour éviter les effets de bords numériques
